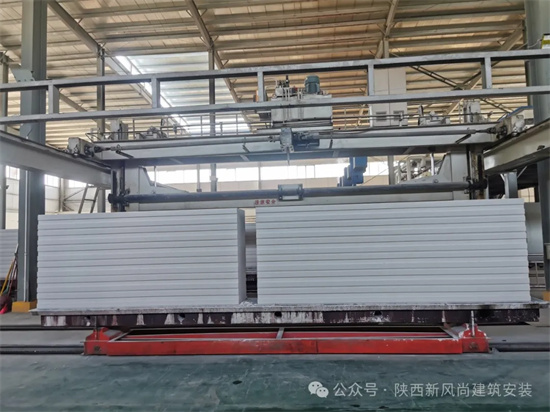

蒸壓加?混凝?是以硅質材料和鈣質材料為主要原料配合?種發?劑,經過配料、攪拌、澆注、預養、切割、蒸壓養護等?藝過程制成的輕質多孔硅酸鹽制品，因其經發?后含有?量均勻而細小的?孔，故名蒸壓加?混凝?。

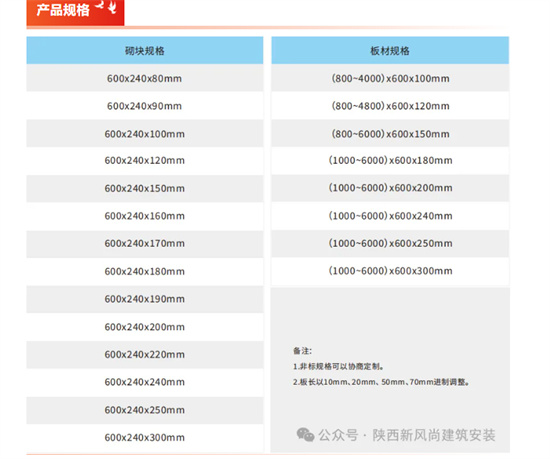

產品主要包括AAC砌塊和AAC板材。

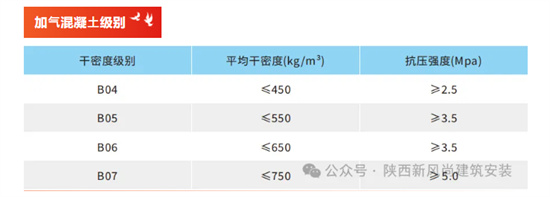

加?混凝?級別

優點

 據相關調查研究，?產砂加?混凝?的耗能僅為?產紅磚耗能的1 /2-1/3 ，運輸耗能較紅磚可降低眼 10 %。使?砂加?混凝?板材，建筑物基礎造價可降低約15 %。

砂加?混凝?板材制品建房既能承擔?定的荷載，達到作為填充墻體材料所需強調要求，?具有保溫隔熱的能?，滿?建筑節能標準要求的熱阻和熱惰性能指標。

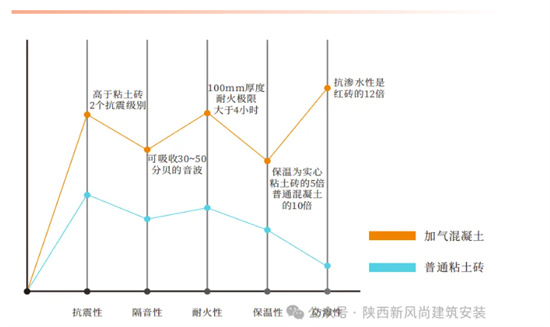

    加?混凝?產品特性

1、密度低：蒸壓加?混凝?的孔隙達70 %~80 %，?密度?般為300 ~700 kg/m3 ，相當于實?粘?磚的1 /3 ，普通混凝?的1 /5 。

2、尺?..度?：?般（Ⅰ型）偏差?度±3 mm，寬度偏差±1 mm ，?度偏差±1 mm ，（II型）?度偏差±4 mm ，寬度偏差±2 mm ，?度偏差±2 mm 。

3、抗滲性很強：因材料有許多獨?的小?孔組成，吸?導濕緩慢，同體積吸??飽和所需時間是粘?磚的五倍。

4、耐?性能良好：且不易產?有毒?體，經檢測B05 級砌塊100 mm厚度耐?極限?于4 小時，B06級砌塊100 mm耐?極限?于6小時，屬?級防?材料。

5、保溫隔熱性能好：蒸壓加?混凝?的導熱系數通常為0.10 ~0.18 W/m.k ，僅為實?粘?磚的1 /4 ~1 /5 ，普通混凝?的1/5 ~1 /10 ，是唯?采?單?材料即可達到節能設計標準的新型墻體材料。

6、抗震性好：根據?頓第?定律F=ma，地震效應與建筑的質量成正?，質量?，地震效應也?。所以..房屋?重是提?住宅結構抗震能?的有效辦法。

7、良好的吸聲性能：蒸壓加?混凝?的多?孔結構，使其具有較好的吸聲性能，吸聲系數0.2 ~0.3 。

8、具有易加?性、?產能耗低：其單位制品的?產能耗為23.24kgce/m3(砌塊磚)，僅為同體積實?粘?磚能耗的43% 。
